Arruelas em Aço Inox

Produzimos arruelas em aço inox 304 e 316, conforme normas DIN, SAE, ASTM, ASA e ISO, esses produtos também são fabricados, baseados em especificações especiais conforme desenho e ou medidas, para atender aos diversos segmentos industriais e a necessidade de cada cliente. Temos arruelas em aço inox 304 e 316 lisas, dentadas, cônicas, onduladas, pressão e especiais.

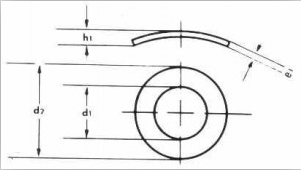

ARRUELAS ONDULADAS

Código Unistamp Metais para encomenda	ø Nominal	d1 H14	d2 j16	h min.	h máx.	e	Tol.	Peso (Kg/1000)	Para parafusos
									métricos	polegadas
214.010	1	1,1	2,5	0,35	0,7	0,2	+ - 0,02	0,006	1	-
214.012	1,2	1,3	3	0,35	0,7	0,2		0,009	1,2	-
214.014	1,4	1,5	3	0,4	0,8	0,25		0,010	1,4	-
214.017	1,7	1,8	4	0,45	0,9	0,25	+ - 0,03	0,020	1,6 - 1,7	-
214.020	2	2,2	4,5	0,5	1	0,3		0,028	2	-
214.023	2,3	2,5	5	0,5	1	0,3		0,035	2,3	-
214.026	2,6	2,8	5,5	0,55	1,1	0,3		0,041	2,5 – 2,6	-
214.030	3	3,2	6	0,65	1,3	0,4	+ - 0,05	0,063	3	-
214.035	3,5	3,7	7	0,7	1,4	0,4		0,088	3,5	-
214.040	4	4,3	8	0,8	1,6	0,5		0,140	4	-
214.050	5	5,3	10	0,9	1,8	0,5		0,222	5	-
214.060	6	6,4	11	1,1	2,2	0,5		0,247	6	-
214.070	7	7,4	12	1,2	2,4	0,5		0,265	7	-
214.080	8	8,4	15	1,7	3,4	0,5		0,476	8	-
214.100	10	10,5	18	2	4	0,8	+ - 0,06	1,05	10	-

Código Unistamp Metais para encomenda	ø Nominal	d1 H14	d2 j16	h min.	h máx.	e	Tol.	Peso (Kg/1000)	Para parafusos
									métricos	polegadas
216.030	3	3,2	8	0,8	1,6	0,5	+ - 0,05	0,166	3
216.035	3,5	3,7	8	0,9	1,8	0,5		0,154	3,5
216.040	4	4,3	9	1,0	2	0,5		0,193	4
260.050	5	5,3	11	1,2	2,4	0,5		0,286	5
216.060	6	6,4	12	1,3	2,6	0,5		0,318	6
216.070	7	7,4	15	1,5	3	0,8	+ - 0,06	0,840	7
216.080	8	8,4	17	1,7	3,4	0,8		1,08	8
216.081	8	8,4	15	1,7	3,4	0,8		0,76	8 sw 13
216.100	10	10,5	21	2,1	4,2	1	+ - 0,07	2,04	10
216.101	10	10,5	23	2,1	4,2	1		1,32	10 sw 15
216.120	12	13	18	2,5	5	1,2		3,01	12
216.140	14	15	24	2,9	5,8	1,5	+ - 0,08	5,17	14	1/2
216.160	16	17	28	3,1	6,2	1,5		5,65	16	5/8
216.180	18	19	30	3,2	6,4	1,5		7,35	18
216.200	20	21	34	3,7	7,4	1,6		8,43	20	3/4
216.220	22	23	36	3,9	7,8	1,8	+ - 0,1	11,9	22	7/8
216.240	24	25	40	4,1	8,2	1,8		14,5	24
216.260	26	27	44	4,5	9	2		21,8	26	1
216.270	27	28	50	4,7	9,4	2		21,1	27
216.280	28	29	50	4,8	9,6	2		20,4	28
216.300	30	31	50	5	10	2,2		29,5	30	1 – 1/18
216.320	32	33	56	5,1	10,2	2,2		34,0	32	1 – 1/4
216.330	33	34	60	5,3	10,6	2,2		33,1	33
216.350	35	36	60	5,6	11,2	2,5	>+ - 0,15	51,3	35	1 – 3/8
216.360	36	37	68	5,8	11,6	2,5		50,2	36
216.380	38	39	72	6,1	12,2	2,8		63,2	38
216.390	39	40	72	6,4	12,8	2,8		61,8	39	1 – 1/2
216.400	40	41	72	6,5	13	2,8		60,5	40
216.420	42	43	78	6,8	13,6	3	>+ - 0,2	78,3	42	1 – 5/8
216.450	45	46	85	7,1	14,2	3		94,5	45	1 – 3/4
216.480	48	50	92	7,8	15,6	3,5		129	48
216.500	50	52	92	8	16	3,5		124	50
216.520	52	54	98	8,2	16,4	3,5		144	52	2

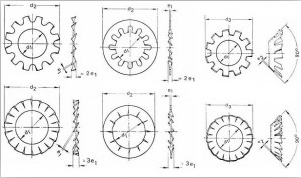

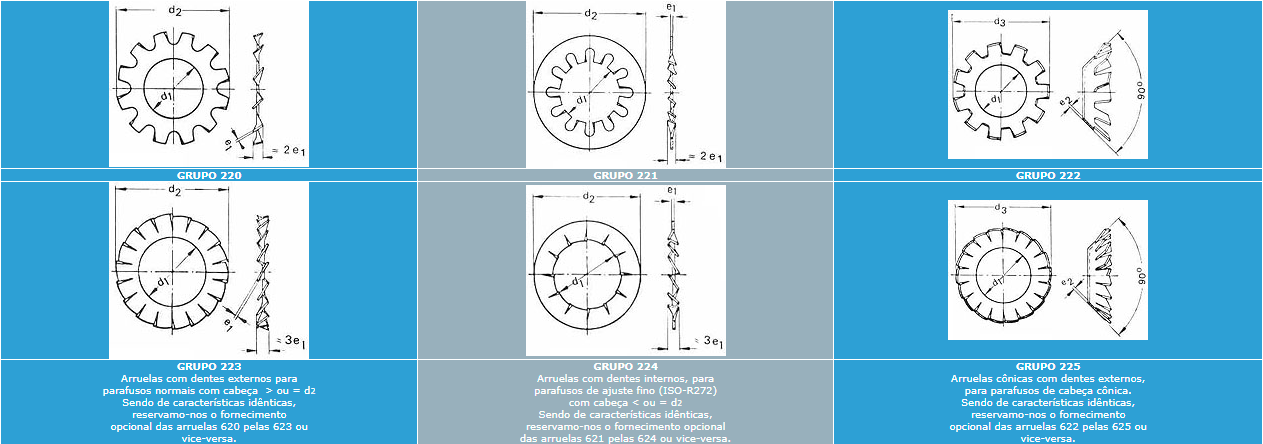

ARRUELAS DENTADAS

Código Unistamp Metais para encomenda			d1	d2	d3	Ø1	Ø2	Peso Kg/1000 peças
220/223	621/624	622/625						Grupo 620	Grupo 621	Grupo 622	Grupo 623 e 624	Grupo 625
223.018	224.018		1,8	3,8	-	0,3	-	0,015	-	-	0,020	-
223.022	223.022	625.022	2,2	4,5	4,6	0,3	0,2	0,025	0,030	0,020	0,030	0,030
223.025	224.025	625.025	2,5	5	5,1	0,4	0,2	0,030	0,040	0,025	0,040	0,040
223.028	224.028	625 028	2,8	5,5	5,6	0,4	0,2	0,040	0,045	0,025	0,050	0,045
223.032	224.032	625.032	3,2	6	6,2	0,4	0,2	0,045	0,045	0,025	0,060	0,050
223.037	224.037	625.037	3,7	7	6,7	0,5	0,25	0,075	0,085	0,040	0,110	0,075
223.043	224.043	625.043	4,3	8	7,8	0,5	0,25	0,095	0,100	0,050	0,140	0,100
223.051	224.051	-	5,1	9	-	0,5	-	0,140	0,150	-	0,220	-
223.053	224.053	625.053	5,3	10	10	0,6	0,3	0,180	0,200	0,120	0,280	0,200
223.064	224.064	625.064	6,4	11	11	0,7	0,4	0,220	0,250	0,200	0,360	0,360
223.074	224.074	-	7,4	12,5	-	0,8	-	0,300	0,350	-	0,500	-
223.082	224.082	-	8,2	14	-	0,8	-	0,400	0,450	-	0,750	-
223.084	224.084	625.084	8,4	15	14,5	0,8	0,4	0,450	0,550	0,400	0,800
223.105	224.105	625.105	10,5	18	18	0,9	0,5	0,800	0,900	0,700	1,25	0,500
223.125	224.125	625.125	12,5	20,5	26	1	0,5	1,10	1,30	1,20	1,70	1,00
223.132	224.132	-	13,2	22	-	1	-	1,30	1,50	-	2,00	2,50
223.145	224.145	625.145	14,5	24	29	1	0,6	1,70	2,00	1,40	2,40	-
223.165	224.165	625.165	16,5	26	32	1,2	0,6	2,10	2,50	1,40	3,00	3,80
223.190	224.190	-	19	30	-	1,4	-	3,50	3,70	-	5,00	4,40
223.200	224.200	-	20	32	-	1,4	-	3,60	3,90	-	5,50	-
223.210	224.210	-	21	33	-	1,4	-	3,80	4,10	-	6,00	-
223.230	224-230	-	23	36	-	1,5	-	5,00	6,00	-	7,50	-
223.250	224.250	-	25	38	-	1,5	-	6,00	6,50	-	8,00	-
223.260	224.260	-	26	40	-	1,6	-	6,30	7,10	-	9,00	-
223.280	224.280	-	28	44	-	1,6	-	8,00	8,50	-	12,0	-
223.310	224.310	-	31	48	-	1,6	-	9,00	9,50	-	14,0	-

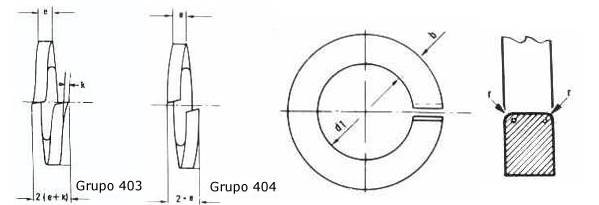

ARRUELAS DE PRESSÃO

Código Unistamp Metais para encomenda	ø Nominal	d1	Tol.	Tipo de arruelas	b	Tol.	e	Tol.	Peso Kg/1000 peças
410.020	5/64	2,24	+ 0,15	Leve	0,76	+ 0,10	0,38	+ 0,15	0,029
411.020				>Média	0,89	+ 0,10	0,51	+ 0,15	0,045
412.020				Pesada	1,02	+ 0,10	0,64	+ 0,15	0,065
410.024	3/32	2,57	+ 0,15	>Leve	0,89	+ 0,10	0,51	+ 0,15	0,049
411.024				Média	1,02	+ 0,10	0,64	+ 0,15	0,070
412.024				>Pesada	1,19	+ 0,10	0,79	+ 0,15	0,104
410.028	7/64	2,92	+ 0,15	Leve	0,89	+ 0,10	0,51	+ 0,15	0,054
411.028				>Média	1,02	+ 0,10	0,64	+ 0,15	0,077
412.028				Pesada	1,19	+ 0,10	0,79	+ 0,15	0,113
413.028				>Extra Pesada	1,57	+ 0,10	0,86	+ 0,15	0,174
410.032	1/8	3,25	+ 0,15	Leve	1,02	+ 0,10	0,64	+ 0,15	0,080
411.032				>Média	1,19	+ 0,10	0,79	+ 0,15	0,122
412.032				Pesada	1,40	+ 0,10	1,02	+ 0,15	0,189
413.032				>Extra Pesada	2,01	+ 0,10	1,14	+ 0,15	0,335
410 036	9/64	3,58	+ 0,18	Leve	1,02	+ 0,10	0,64	+ 0,15	0,090
411.036				>Média	1,19	+ 0,10	0,79	+ 0,15	0,131
412.036				Pesada	1,40	+ 0,10	1,02	+ 0,15	0,202
413.036				>Extra Pesada	2,01	+ 0,10	1,14	+ 0,15	0,356
410.040	5/32	4,27	+ 0,18	Leve	1,19	+ 0,10	0,75	+ 0,15	0,149
411.040				>Média	1,40	+ 0,10	1,02	+ 0,15	0,229
412.040				Pesada	1,57	+ 0,10	1,19	+ 0,15	0,304
413.040				>Extra Pesada	2,01	+ 0,10	1,45	+ 0,15	0,645
410.048	3/16	4,93	+ 0,20	Leve	1,40	+ 0,10	1,02	+ 0,15	0,255
411.048				>Média	1,57	+ 0,10	1,19	+ 0,15	0,338
412.048				Pesada	1,78	+ 0,10	1,42	+ 0,15	0,466
413.048				>Extra Pesada	2,84	+ 0,10	1,73	+ 0,15	1,024
410.055	7/32	5,61	+ 0,20	Leve	1,57	+ 0,10	1,19	+ 0,15	0,372
411.055				>Média	1,78	+ 0,10	1,42	+ 0,15	0,511
412.055				Pesada	1,96	+ 0,10	1,60	+ 0,15	0,644
413.055				>Extra Pesada	3,30	+ 0,10	2,03	+ 0,15	1,582
410.063	1/4	6,48	+ 0,20	Leve	2,72	+ 0,10	1,19	+ 0,25	0,844
411.063				>Média	2,77	+ 0,10	1,57	+ 0,25	1,114
412.063				Pesada	2,79	+ 0,10	1,96	+ 0,25	1,383
413.063				>Extra Pesada	3,35	+ 0,10	2,13	+ 0,25	1,896
410.079	5/16	8,10	+ 0,25	Leve	2,97	+ 0,10	1,42	+ 0,25	1,300
411.079				>Média	3,18	+ 0,10	1,98	+ 0,25	1,930
412.079				Pesada	3,30	+ 0,10	2,46	+ 0,25	2,484
413.079				>Extra Pesada	3,83	+ 0,10	2,74	+ 0,25	3,110
410.095	3/8	9,7	+ 0,28	Leve	3,45	+ 0,10	1,78	+ 0,25	2,204
411.095				>Média	3,58	+ 0,10	2,43	+ 0,25	3,047
412.095				Pesada	3,68	+ 0,10	2,92	+ 0,25	3,819
413.095				>Extra Pesada	4,32	+ 0,10	3,12	+ 0,25	4,992
410.111	7/16	11,33	+ 0,33	Leve	3,91	+ 0,10	2,16	+ 0,25	3,463
411.111				>Média	3,96	+ 0,10	2,77	+ 0,25	4,457
412.111				Pesada	4,06	+ 0,10	3,38	+ 0,25	5,567
413.111				>Extra Pesada	4,72	+ 0,10	3,63	+ 0,25	7,213
410.127	1/2	12,93	+ 0,36	Leve	4,32	+ 0,10	2,51	+ 0,25	4,985
411.127				>Média	4,34	+ 0,10	3,18	+ 0,25	6,288
412.127				Pesada	4,47	+ 0,10	3,84	+ 0,25	7,825
413.127				>Extra Pesada	5,18	+ 0,10	4,11	+ 0,25	10,058
410 143	9/16	14,55	+ 0,38	Leve	4,72	+ 0,10	2,87	+ 0,25	6,905
411.143				>Média	4,78	+ 0,10	3,58	+ 0,25	8,676
412.143				Pesada	4,90	+ 0,10	4,32	+ 0,25	10,732
413.143				>Extra Pesada	5,66	+ 0,10	4,62	+ 0,25	13,724
410 159	> 5/8	> 16,15	> + 0,43	Leve	5,11	+ 0,25	3,20	+ 0,25	9,310
411.159				>Média	5,16	+ 0,25	3,96	+ 0,25	11,574
412.159				Pesada	5,33	+ 0,25	4,80	+ 0,25	14,516
413.159				>Extra Pesada	6,15	+ 0,25	5,13	+ 0,25	18,483

Código Unistamp Metais para encomenda	ør Nominal	d1	Tol.	Tipo de arruelas	b	Tol.	e	Tol.	Peso Kg/1000 peças
410.020	5/64	2,24	+ 0,15	Leve	0,76	+ 0,10	0,38	+ 0,15	0,029
411.020				Média	0,89	+ 0,10	0,51	+ 0,15	0,045
412.020				Pesada	1,02	+ 0,10	0,64	+ 0,15	0,065
410.024	3/32	2,57	+ 0,15	Leve	0,89	+ 0,10	0,51	+ 0,15	0,049
411.024				Média	1,02	+ 0,10	0,64	+ 0,15	0,070
412.024				Pesada	1,19	+ 0,10	0,79	+ 0,15	0,104
410.028	7/64	2,92	+ 0,15	Leve	0,89	+ 0,10	0,51	+ 0,15	0,054
411.028				Média	1,02	+ 0,10	0,64	+ 0,15	0,077
412.028				Pesada	1,19	+ 0,10	0,79	+ 0,15	0,113
413.028				Extra Pesada	1,57	+ 0,10	0,86	+ 0,15	0,174
410.032	1/8	3,25	+ 0,15	Leve	1,02	+ 0,10	0,64	+ 0,15	0,080
411.032				Média	1,19	+ 0,10	0,79	+ 0,15	0,122
412.032				Pesada	1,40	+ 0,10	1,02	+ 0,15	0,189
413.032				Extra Pesada	2,01	+ 0,10	1,14	+ 0,15	0,335
410 036	9/64	3,58	+ 0,18	Leve	1,02	+ 0,10	0,64	+ 0,15	0,090
411.036				Média	1,19	+ 0,10	0,79	+ 0,15	0,131
412.036				Pesada	1,40	+ 0,10	1,02	+ 0,15	0,202
413.036				Extra Pesada	2,01	+ 0,10	1,14	+ 0,15	0,356
410.040	5/32	4,27	+ 0,18	Leve	1,19	+ 0,10	0,75	+ 0,15	0,149
411.040				Média	1,40	+ 0,10	1,02	+ 0,15	0,229
412.040				Pesada	1,57	+ 0,10	1,19	+ 0,15	0,304
413.040				Extra Pesada	2,01	+ 0,10	1,45	+ 0,15	0,645
410.048	3/16	4,93	+ 0,20	Leve	1,40	+ 0,10	1,02	+ 0,15	0,255
411.048				Média	1,57	+ 0,10	1,19	+ 0,15	0,338
412.048				Pesada	1,78	+ 0,10	1,42	+ 0,15	0,466
413.048				Extra Pesada	2,84	+ 0,10	1,73	+ 0,15	1,024
410.055	7/32	5,61	+ 0,20	Leve	1,57	+ 0,10	1,19	+ 0,15	0,372
411.055				Média	1,78	+ 0,10	1,42	+ 0,15	0,511
412.055				Pesada	1,96	+ 0,10	1,60	+ 0,15	0,644
413.055				Extra Pesada	3,30	+ 0,10	2,03	+ 0,15	1,582
410.063	1/4	6,48	+ 0,20	Leve	2,72	+ 0,10	1,19	+ 0,25	0,844
411.063				Média	2,77	+ 0,10	1,57	+ 0,25	1,114
412.063				Pesada	2,79	+ 0,10	1,96	+ 0,25	1,383
413.063				Extra Pesada	3,35	+ 0,10	2,13	+ 0,25	1,896
410.079	5/16	8,10	+ 0,25	Leve	2,97	+ 0,10	1,42	+ 0,25	1,300
411.079				Média	3,18	+ 0,10	1,98	+ 0,25	1,930
412.079				Pesada	3,30	+ 0,10	2,46	+ 0,25	2,484
413.079				Extra Pesada	3,83	+ 0,10	2,74	+ 0,25	3,110
410.095	3/8	9,7	+ 0,28	Leve	3,45	+ 0,10	1,78	+ 0,25	2,204
411.095				Média	3,58	+ 0,10	2,43	+ 0,25	3,047
412.095				Pesada	3,68	+ 0,10	2,92	+ 0,25	3,819
413.095				Extra Pesada	4,32	+ 0,10	3,12	+ 0,25	4,992
410.111	7/16	11,33	+ 0,33	Leve	3,91	+ 0,10	2,16	+ 0,25	3,463
411.111				Média	3,96	+ 0,10	2,77	+ 0,25	4,457
412.111				Pesada	4,06	+ 0,10	3,38	+ 0,25	5,567
413.111				Extra Pesada	4,72	+ 0,10	3,63	+ 0,25	7,213
410.127	1/2	12,93	+ 0,36	Leve	4,32	+ 0,10	2,51	+ 0,25	4,985
411.127				Média	4,34	+ 0,10	3,18	+ 0,25	6,288
412.127				Pesada	4,47	+ 0,10	3,84	+ 0,25	7,825
413.127				Extra Pesada	5,18	+ 0,10	4,11	+ 0,25	10,058
410 143	9/16	14,55	+ 0,38	Leve	4,72	+ 0,10	2,87	+ 0,25	6,905
411.143				Média	4,78	+ 0,10	3,58	+ 0,25	8,676
412.143				Pesada	4,90	+ 0,10	4,32	+ 0,25	10,732
413.143				Extra Pesada	5,66	+ 0,10	4,62	+ 0,25	13,724
410 159	5/8	16,15	+ 0,43	Leve	5,11	+ 0,25	3,20	+ 0,25	9,310
411.159				Média	5,16	+ 0,25	3,96	+ 0,25	11,574
412.159				Pesada	5,33	+ 0,25	4,80	+ 0,25	14,516
413.159				Extra Pesada	6,15	+ 0,25	5,13	+ 0,25	18,483
